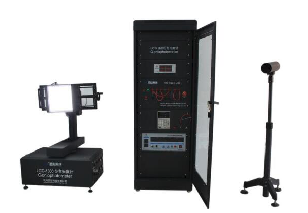

LCG-1600可用于测量各种LED路灯、室内或室外灯具的光学参数,具体可测量空间强度分布曲线、截面空间强度分布曲线、等线分布曲线、亮度限制曲线、面积光通量、发光效率、眩光等级、总光通量、有效光通量、利用率等。测试数据格式符合国际标准,可输出IESNAL格式,直接用于国际照明设计软件。



      1. 原则



      LCG-1600光电测量系统实现了固定位置和旋转灯具的测量方法。测量的灯具安装在二维转台上,使用“+”激光使灯具照明中心与旋转台的旋转中心叠加在一起。该机械设备允许将测试过的灯具围绕垂直轴和水平轴转动。当测试灯具绕水平轴旋转时,与旋转工作台处于同一水平的探测器将测量该表面各方向的强度。当与垂直轴旋转时,探测器将测量垂直表面的强度。垂直轴和水平轴可在±180°或0~360°连续旋转。根据测量要求,系统可在C-γ坐标下工作.当得到光强分布数据时,计算机将自动计算其它光度参数。



      2. 特征和规格

      1) 符合中国IEC标准的要求;

      2) 为了保证灯具的安装,本系统可分为以下几个部分:C-γ 测量坐标:

      3) 由贵金属纤维环构成的专用旋转供电灯具和测量符号传输装置,提供六条线路,达到连续旋转测量;

      4) 智能精密光电探测器,V(λ)精度:cie-f1‘小于3.5%.

      5) 紧急停车功能;

      6) 测量数据符合国际标准,适用于其他照明设计软件的照明设计。

      7) RS-232C接口,兼容各种电脑,符合国际标准。


       3. 实验室要求

       暗室:
用于放置旋转工作台和光电探测器
维度:3*3.5*10m(h*W*L)
墙壁,木耳和地面都是用黑色油漆涂的。
